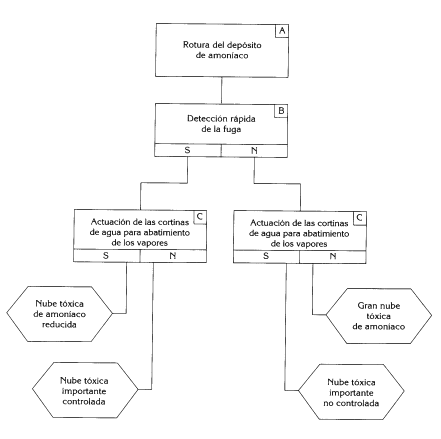

2.5.3 Método del análisis de causas-consecuencias Esta técnica integra los métodos del árbol de fallos y sucesos en una sola estructura, siendo válidos los principios expuestos para estos métodos. En el caso del ejemplo de rotura del tanque de amoníaco comentado en el apartado 2.5.1.6 el diagrama correspondiente sería el reseñado a continuación.
El suceso A es el calculado a través del árbol de fallos ya descrito. La evolución del accidente considera básicamente dos factores.
Según la secuencia la fuga de amoníaco reviste mayor o menor gravedad, tal como se indica en los sucesos finales descritos en los rombos. |
||||
