GUÍA TÉCNICA: Métodos cuantitativos para el análisis de riesgos
|
GUÍA TÉCNICA: Métodos cuantitativos para el análisis de riesgos |
|
|
|
2 MÉTODOS PARA LA DETERMINACIÓN DE FRECUENCIAS |
||||||||||||||||||||||||||||||
 MÉTODOS PARA LA DETERMINACIÓN DE
FRECUENCIAS
|

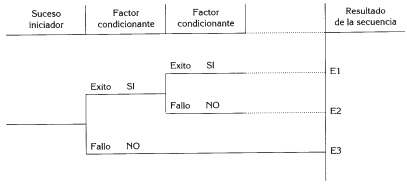

2.5.2 Método del árbol de sucesos 2.5.2.1 Descripción El árbol de sucesos o análisis de secuencias de sucesos es un método inductivo que describe la evolución de un suceso iniciador sobre la base de la respuesta de distintos sistemas tecnológicos o condiciones externas. Partiendo del suceso iniciador y considerando los factores condicionantes involucrados, el árbol describe las secuencias accidentales que conducen a distintos eventos. A) CONSTRUCCION DEL ÁRBOL La construcción del árbol comienza por la identificación de los N factores condicionantes de la evolución del suceso iniciador. A continuación se colocan estos como cabezales de la estructura gráfica. Partiendo del iniciador se plantea sistemáticamente dos bifurcaciones: en la parte superior se refleja el éxito o la ocurrencia del suceso condicionante y en la parte inferior se representa el fallo o no ocurrencia del mismo (ver figura 2.14).
Se obtienen así 2N combinaciones o secuencias teóricas. Sin embargo, las dependencias entre los sucesos hacen que la ocurrencia o éxito de uno de ellos pueda eliminar la posibilidad de otros, reduciéndose así el número total de secuencias. La disposición horizontal de los cabezales se suele hacer por orden cronológico de evolución del accidente si bien este criterio es difícil de aplicar en algunos casos. B)EVALUACION DEL ÁRBOL El árbol de sucesos así definido tiene las siguientes características:
Como se considera que los factores condicionantes son sucesos independientes, cada una de las secuencias, s, tiene asociada una frecuencia, f, de:
siendo:
De esta forma también se cumple que la suma de las frecuencias de todas las secuencias accidentales es igual a la frecuencia del iniciador:
La obtención de los valores pi se basa generalmente en datos bibliográficos, estimaciones de expertos o en la aplicación de la técnica del árbol de fallos descrita en el apartado anterior. 2.5.2.2 Ambito de aplicación La técnica se utiliza con especial énfasis para describir la evolución de fugas de productos según sus características y el entorno en el cual tienen lugar. 2.5.2.3 Recursos necesarios La técnica es poco laboriosa y no requiere preparación específica en su uso, si bien los analistas deberán conocer los fenómenos en juego. 2.5.2.4 Soportes informáticos El uso de un código de ordenador se recomienda en el caso en que el número de sistemas y componentes sea muy elevado y se quiera llevar a cabo un estudio de los conjuntos mínimos de las secuencias accidentales (básicamente si existen dependencias funcionales en la estructura). 2.5.2.5 Ventajas/Inconvenientes VENTAJAS
INCONVENIENTES

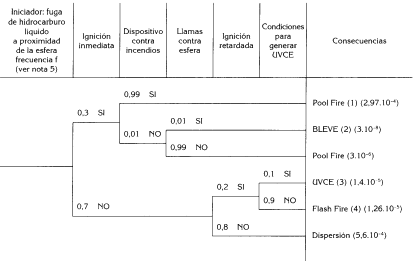

2.5.2.6 Ejemplos Se reseña a continuación un árbol de sucesos correspondiente al siguiente iniciador: «Fuga de hidrocarburo líquido en la proximidad de una esfera de GLP (Gas Licuado del Petróleo)». A) CONSTRUCCIÓN DEL ÁRBOL DE SUCESOS En la figura 2.15 se representa el árbol de sucesos. Básicamente contiene:
Consecuencias Inicialmente en la columna consecuencias se indica el tipo de fenómeno asociado a la secuencia planteada. En el caso de la primera secuencia se contemplan los fenómenos siguientes:
Tal secuencia conduce a un incendio del charco de GLP derramado. La segunda secuencia comporta:
Tal secuencia puede producir la BLEVE de la esfera. B) EVALUACION DEL ÁRBOL DE SUCESOS Para cada una de las secuencias se procede a la evaluación de las secuencias obtenido por producto de la frecuencia del iniciador y la probabilidad de los sucesos de la secuencia. Así las dos primeras secuencias tienen unas frecuencias respectivas de: 10-3 oc/año x 0,3 x 0,99 = 2,9.10-4 10-3 oc/año x 0,3 x 0,01 x 0,01 = 3.10-8 De forma que globalmente se tiene:
|
||||||||||||||||||||||||||||||
  |
Método del árbol de sucesos
