GUÍA TÉCNICA: Métodos cualitativos para el análisis de riesgos
|
GUÍA TÉCNICA: Métodos cualitativos para el análisis de riesgos |
|
|
|
3 MÉTODOS PARA LA EVALUACIÓN CUALITATIVA DE FRECUENCIAS DE OCURRENCIA |
|||||||||||
|
|

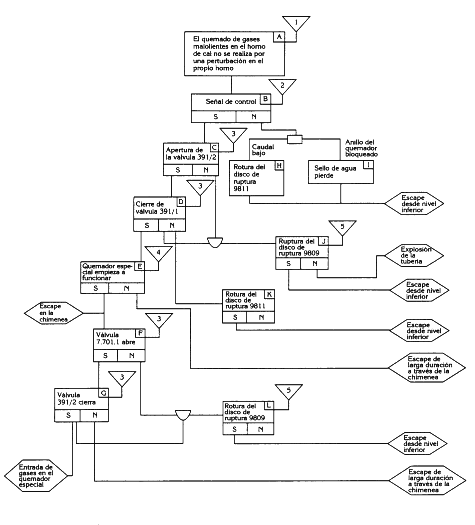

3.5.6 Ejemplos En la figura 3.8 se presenta un ejemplo de aplicación del método.
(1)Extraído de la revista Journal of Loss Prevention Process Industry, 1992, vol. 5, núm. 5. El ejemplo publicado en la revista Journal of Loss Prevention in the Process Industry (Department of Chemical Engineering, South Bank Polytechnic, Borough Road, London SE10AA,UK) corresponde a un análisis de riesgo en molinos de pulpa de sulfatos. El problema medioambiental que se deriva de la operación normal de estas plantas consiste en el escape de gases irritantes y malolientes. El diagrama de la citada figura estudia en qué circunstancias y cuáles pueden ser las consecuencias de un quemado insuficiente de los gases de salida en el horno. Se ponen de manifiesto las siguientes consecuencias:
Cada suceso de la secuencia viene representada mediante una letra mayúscula. Los triángulos numerados remiten a unos árboles de fallos donde se estudia con mayor detalle cada uno de los sucesos. El estudio de las secuencias permite obtener de forma cualitativa los sucesos que condicionan su ocurrencia. |
|||||||||||
  |
Ejemplos
