3.4.6 Ejemplos

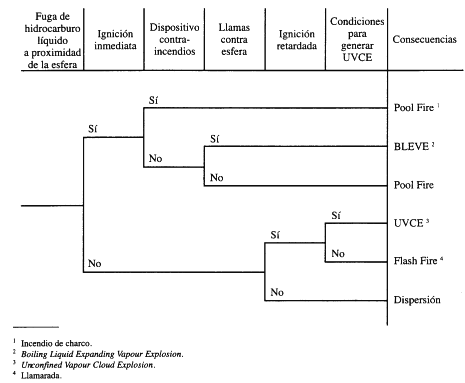

Se reseña a continuación un árbol de sucesos correspondiente al siguiente iniciador «Fuga de hidrocarburo líquido en proximidad de una esfera de GLP (gas licuado del petróleo)». Se estudian las distintas secuencias accidentales. Ver figura 3.6. Nótese que el peligro de BLEVE de la esfera también viene reflejado



FIGURA 3.6 METODO DEL ARBOL DE SUCESOS. EJEMPLO
